HiFi-Tuning

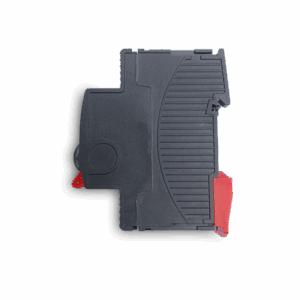

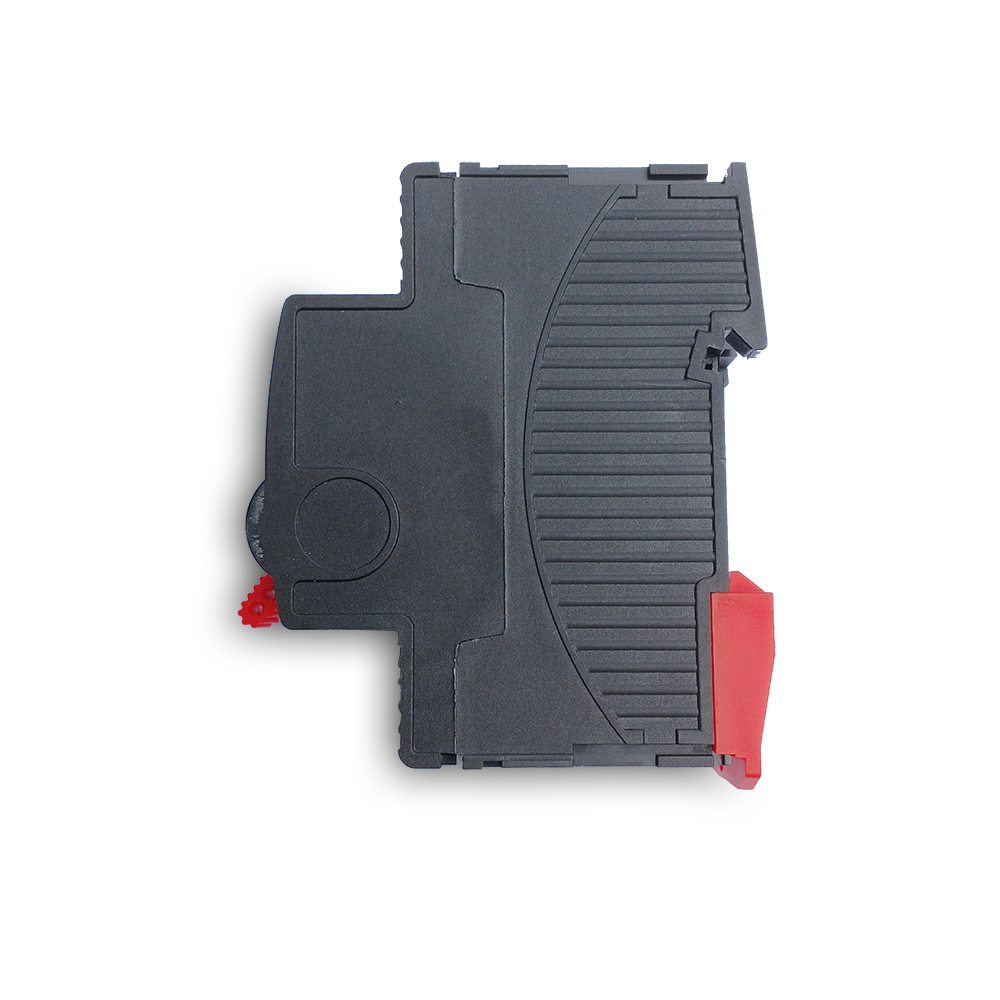

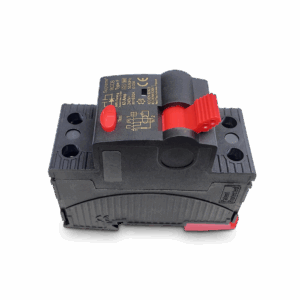

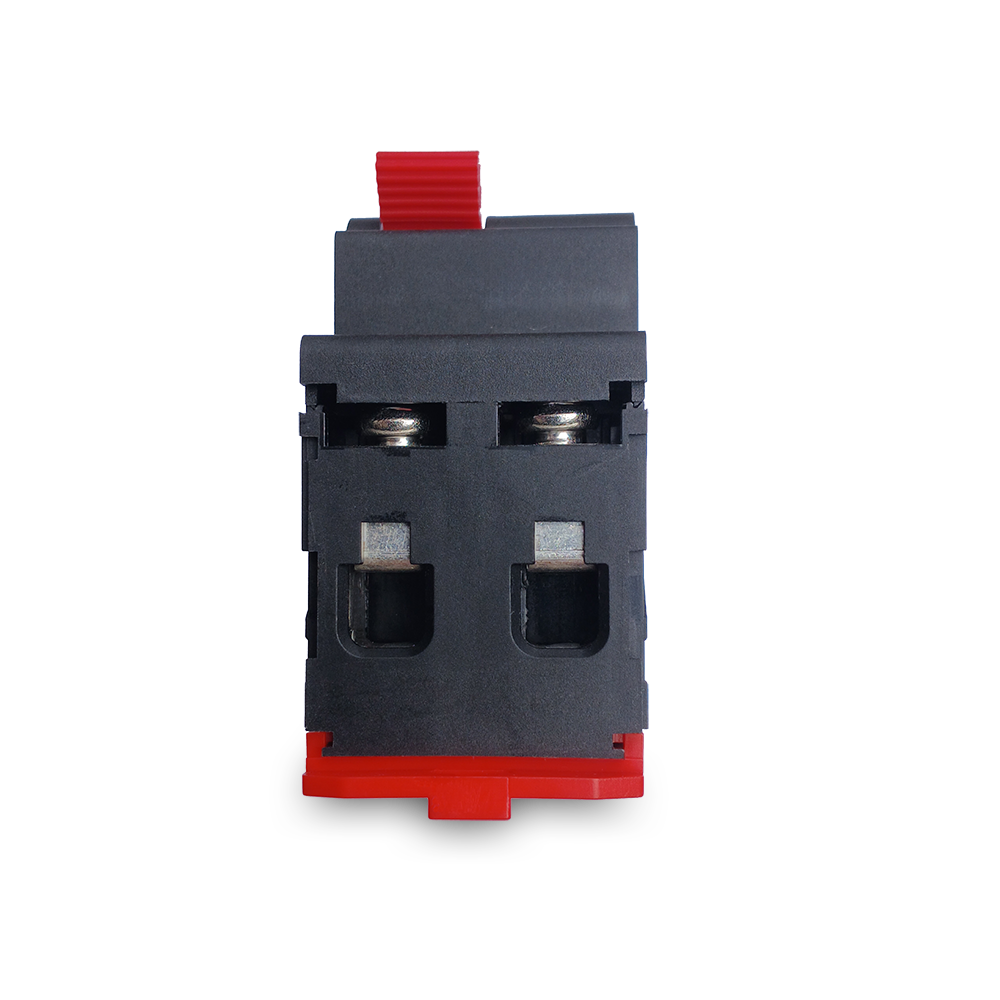

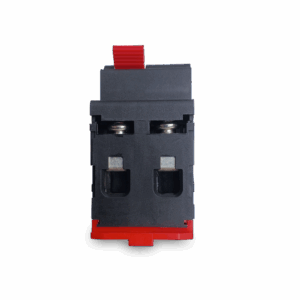

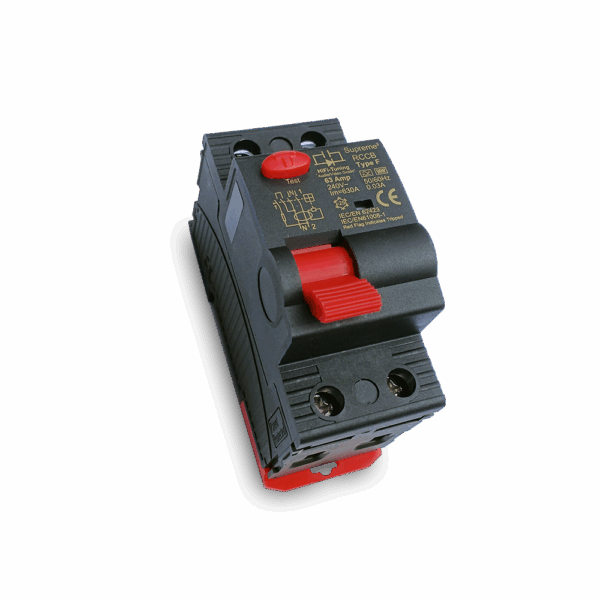

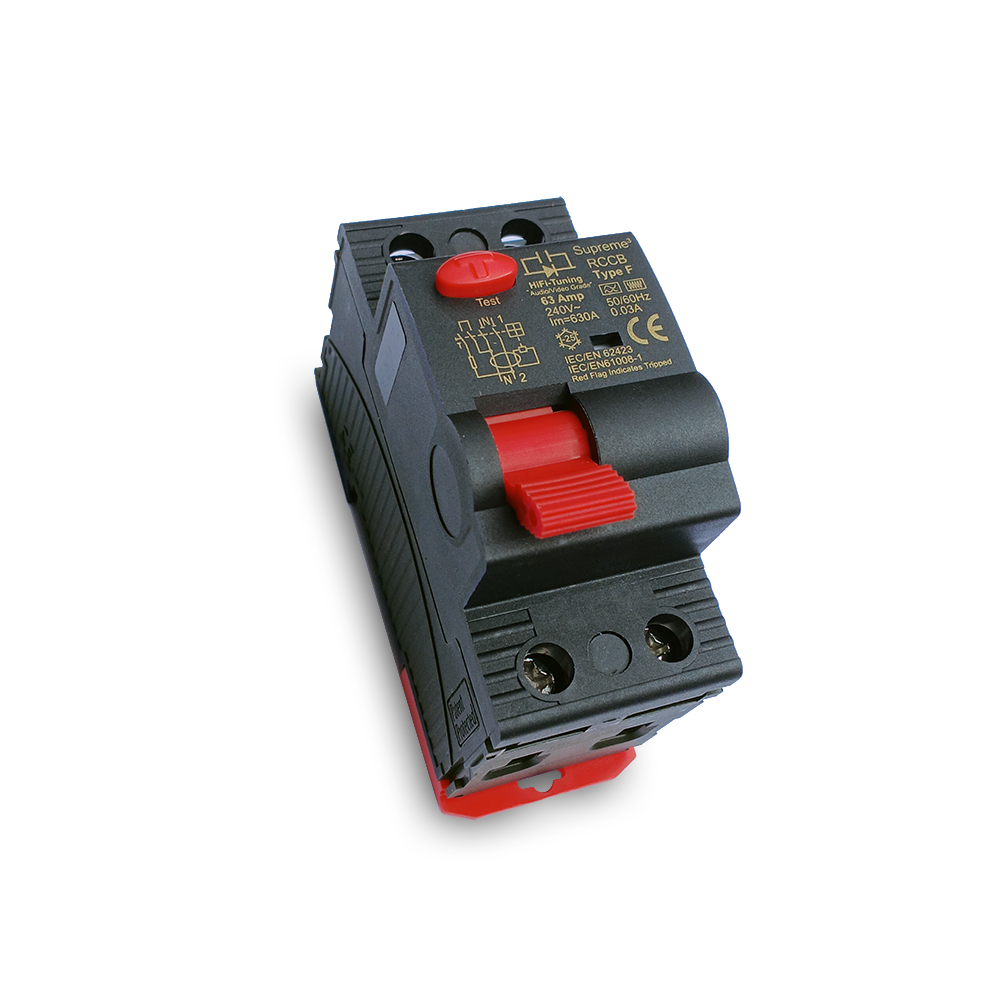

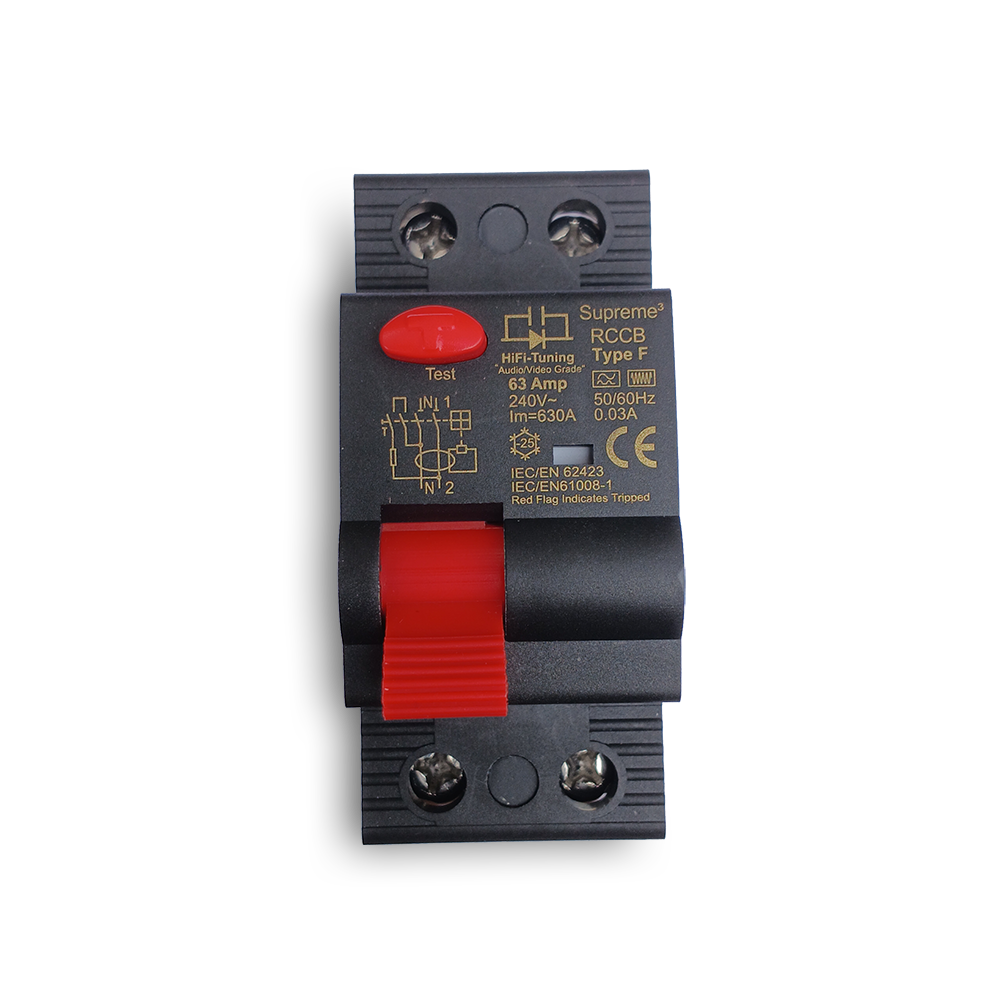

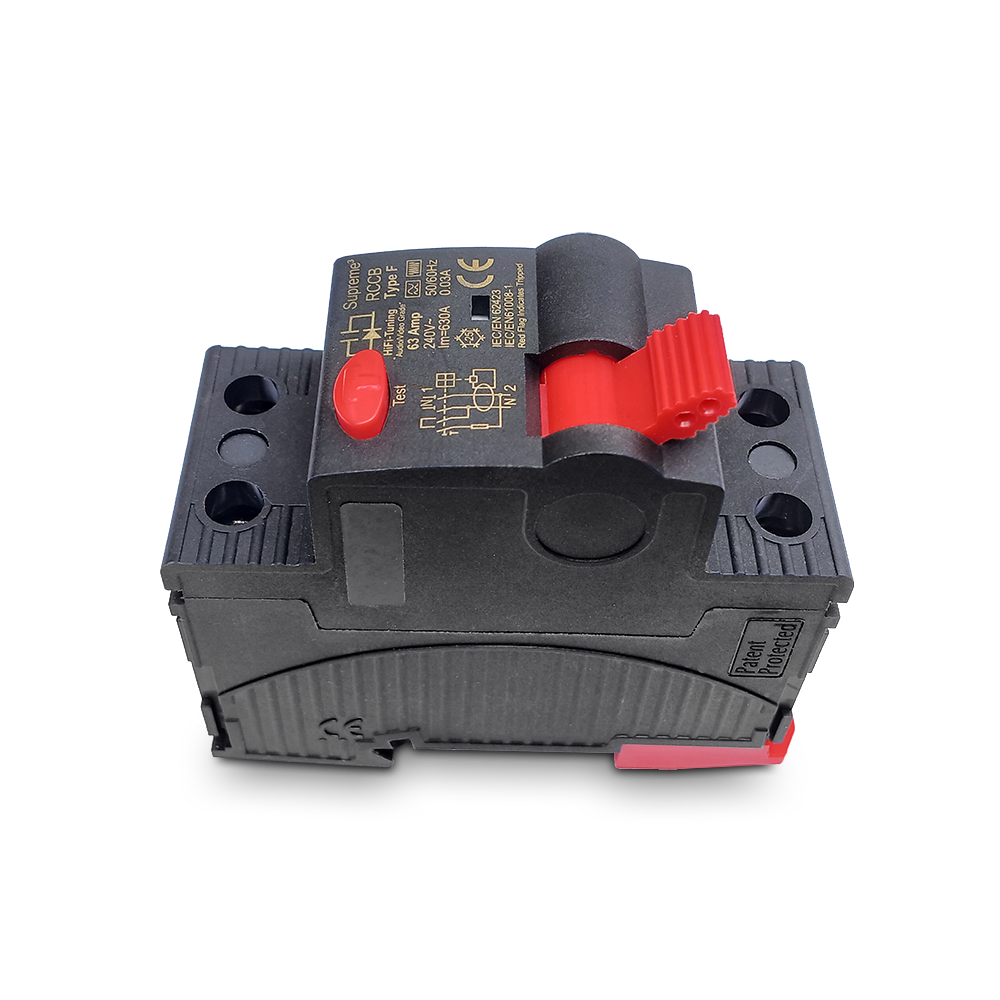

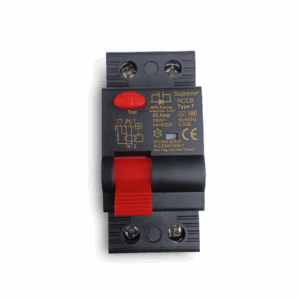

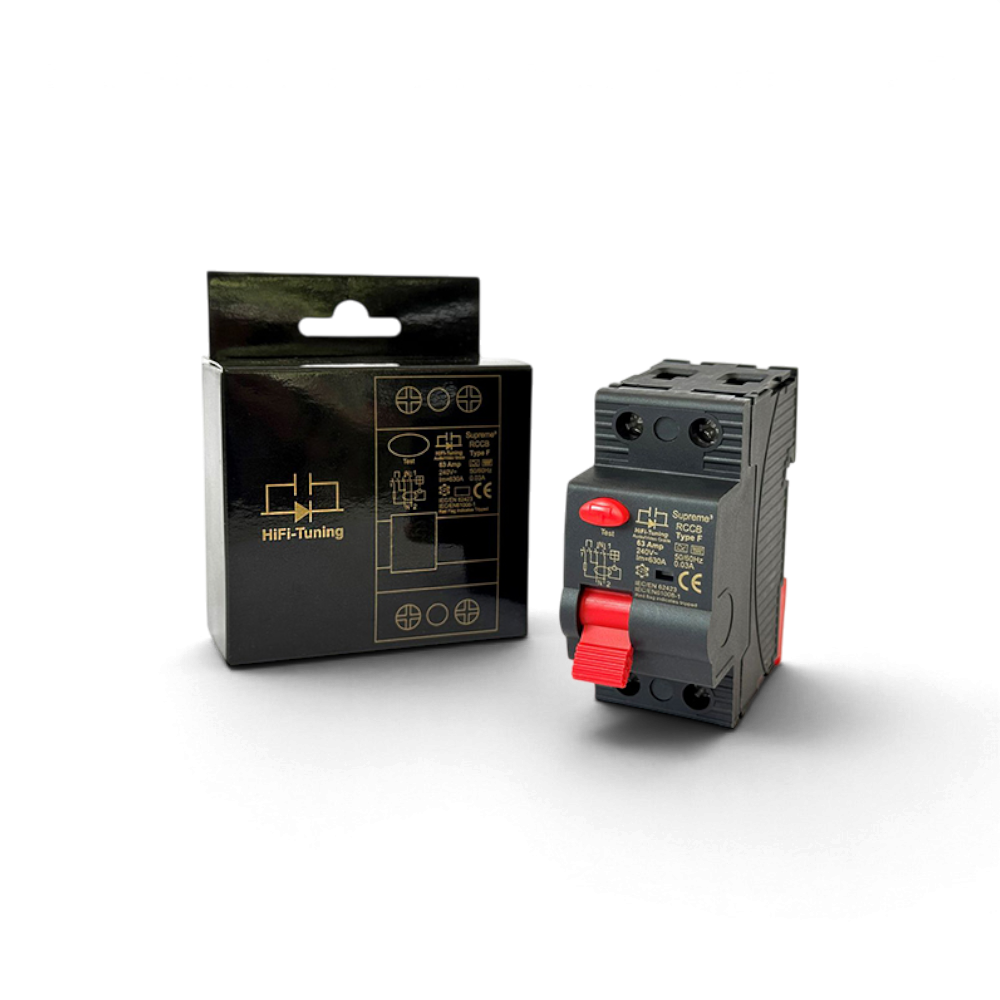

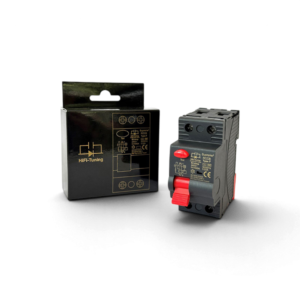

Supreme³ RCCB

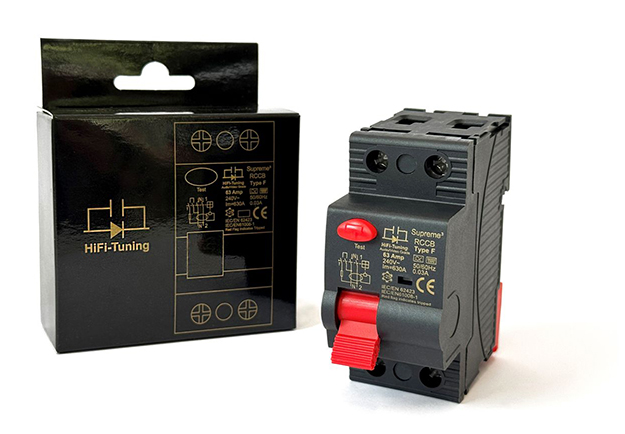

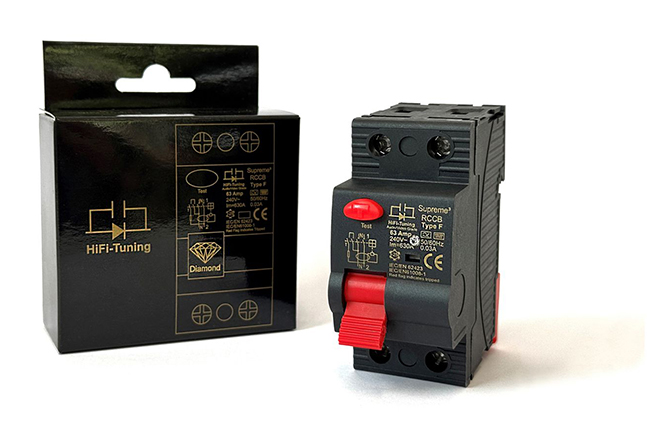

Standaard & Diamond versie

Een aardlekschakelaar (RCCB) is geen (automatische) zekering of zekeringhouder!

Elke audio/video installatie presteert optimaal met de hoogste netspanningskwaliteit. Dit is immers de voeding van uw gehele audio-/videosysteem. Elke keten is zo sterk als de zwakste schakel. Tegenwoordig zijn audiogroepen en audio-grade zekeringhouders vrij gebruikelijk in de meterkast, maar de bottleneck is nog steeds uw standaard aardlekschakelaar, ook wel differentieelschakelaar of verliesstroomschakelaar genoemd.

In uw meterkast treft u diverse onderdelen aan.
– om te beginnen is er de hoofdzekering, deze krijgt zijn voeding van de dikke kabel in de straat, de uitgangskant ervan voedt uw hele meterkast. Deze hoofdzekering kan een smeltveiligheid zijn of een automatische zekering. De behuizing waarin deze zekering zit is verzegeld, om “aftakken” van stroom te voorkomen.
– Na de hoofdzekering treft u één of meerdere aardlekschakelaars aan. Deze zijn er voor uw veiligheid. Zodra er een bepaalde (fout)stroom naar aarde loopt, schakelt de aardlekschakelaar onmiddelijke alle erachter zittende groepen uit. In het Engels wordt een aardlekschakelaar ook wel een RCCB genoemd. Merk op, dat een aardlekschakelaar géén zekering is. Hij kan enorme stromen voeren, daarom moeten hier nog (groepen)-zekeringen achter geplaatst worden.
– na elke aardlekschakelaar treft u een (meestal flink) aantal groepenzekeringen aan, dit kunnen wederom smeltveiligheden zijn of automatische zekeringen. Deze zijn er om brand door overbelasting of kortsluiting te voorkomen. Elke groep omvat meestal een zeer beperkt aantal stopcontacten en/of lichtpunten, zodat als er 1 groep uitschakelt, slechts een klein deel van het huis zonder stroom en licht zit.

Het Duitse bedrijf HiFi-Tuning introduceert een aardlekschakelaar die speciaal is ontworpen voor de meest veeleisende audio-/videoliefhebbers die alleen genoegen nemen met het allerbeste. Deze biedt de hoogst mogelijke audio- en videokwaliteit. Bovendien biedt deze aardlekschakelaar extra veiligheid: zelfs bij afwijkende golfvormen (zoals vaak het geval is bij schakelende voedingen) schakelt hij betrouwbaar uit (type F), zonder de audio-/videokwaliteit op enigerlei wijze te beïnvloeden. Vroeger verkochten wij Doepke DFS aardlekschakelaars, maar nu hebben wij een beter en veel goedkoper alternatief van HiFi-Tuning beschikbaar.

Een aardlekschakelaar, ook wel RCD of RCCB genoemd, is verplicht in alle huishoudelijke elektriciteitssystemen. In tegenstelling tot een zekering (bijvoorbeeld de cilindrische zekering of een automatische zekering), die bedoeld is om brand te voorkomen bij overbelasting of kortsluiting, is de belangrijkste functie van een aardlekschakelaar het beschermen tegen elektrocutie. Een aardlekschakelaar vergelijkt de in- en uitgaande stromen door fase en nul; de som hiervan moet nul zijn. De enige mogelijke verstoring van deze balans is wanneer een bepaalde stroom naar de aarde loopt. Als deze stroom door het lichaam van een mens loopt, kan dit levensbedreigend zijn. Indien deze foutstroom groter is dan 30 mA, treedt de aardlekschakelaar in werking en wordt de stroomkring zeer snel van het lichtnet losgekoppeld. Stromen boven de 30 mA zijn voor een mens al snel levensbedreigend.

Deze nieuwe HiFi-Tuning Type F aardlekschakelaar is van Supreme³ ​​kwaliteit en biedt een geluidsupgrade voor uw gehele audio-/videosysteem dankzij het gebruik van grote, massieve koper/zilveren contactmaterialen, antimagnetische roestvrijstalen schroeven en alles is cryogeen behandeld. Dit resulteert in zeer weinig spanningsverlies, mede door de zeer lage impedantie.

Audio-/videoliefhebbers hebben soms de neiging om hun differentieelschakelaar te omzeilen, maar dit is illegaal en zeer onveilig. Verzekeringsmaatschappijen betalen niet uit als ze merken dat dit is gebeurd. Wij raden dit dan ook ten zeerste af. Het beste is, dat u dit nu niet meer hoeft te doen met de introductie van de HiFi-Tuning aardlekschakelaar.

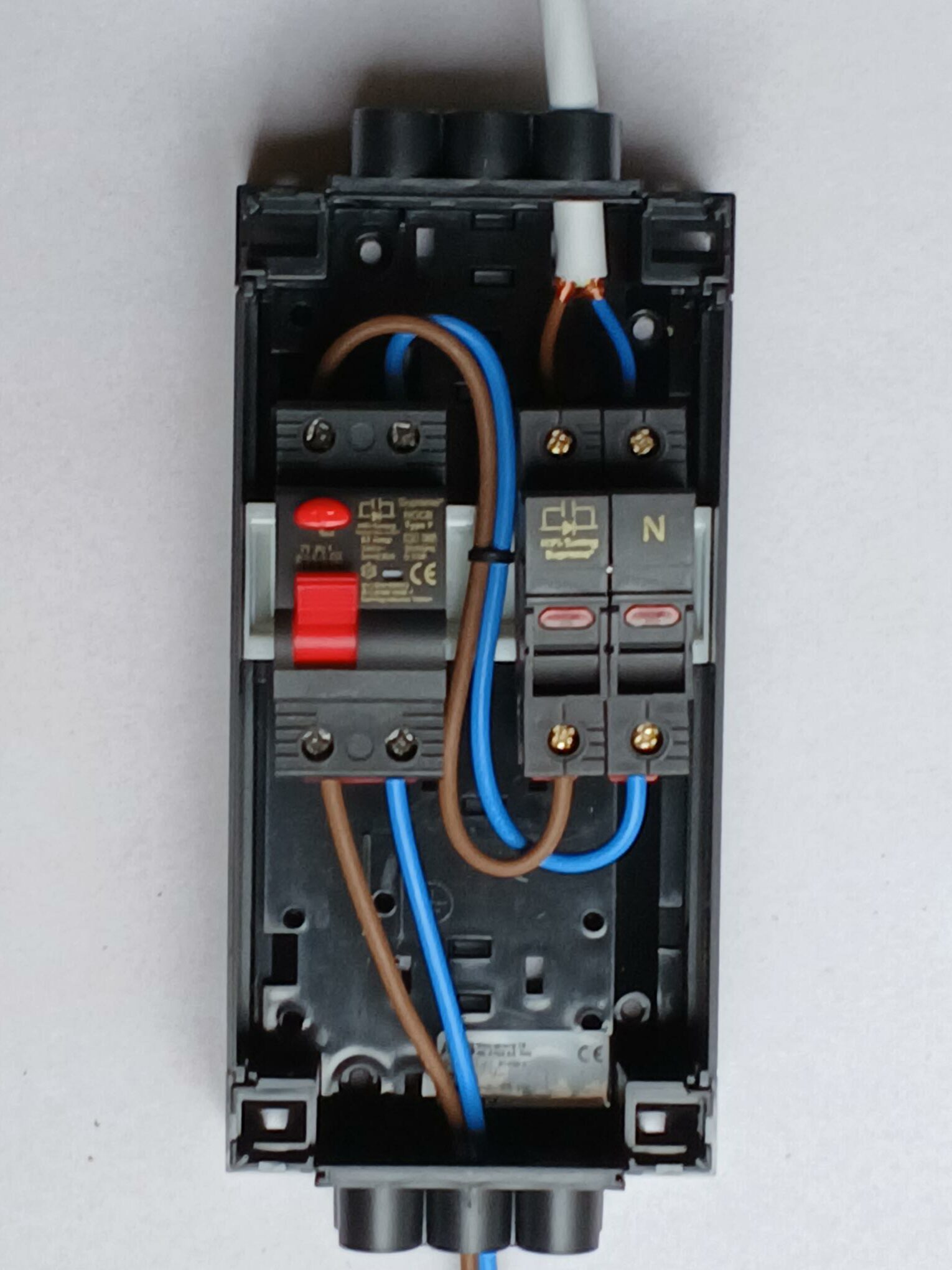

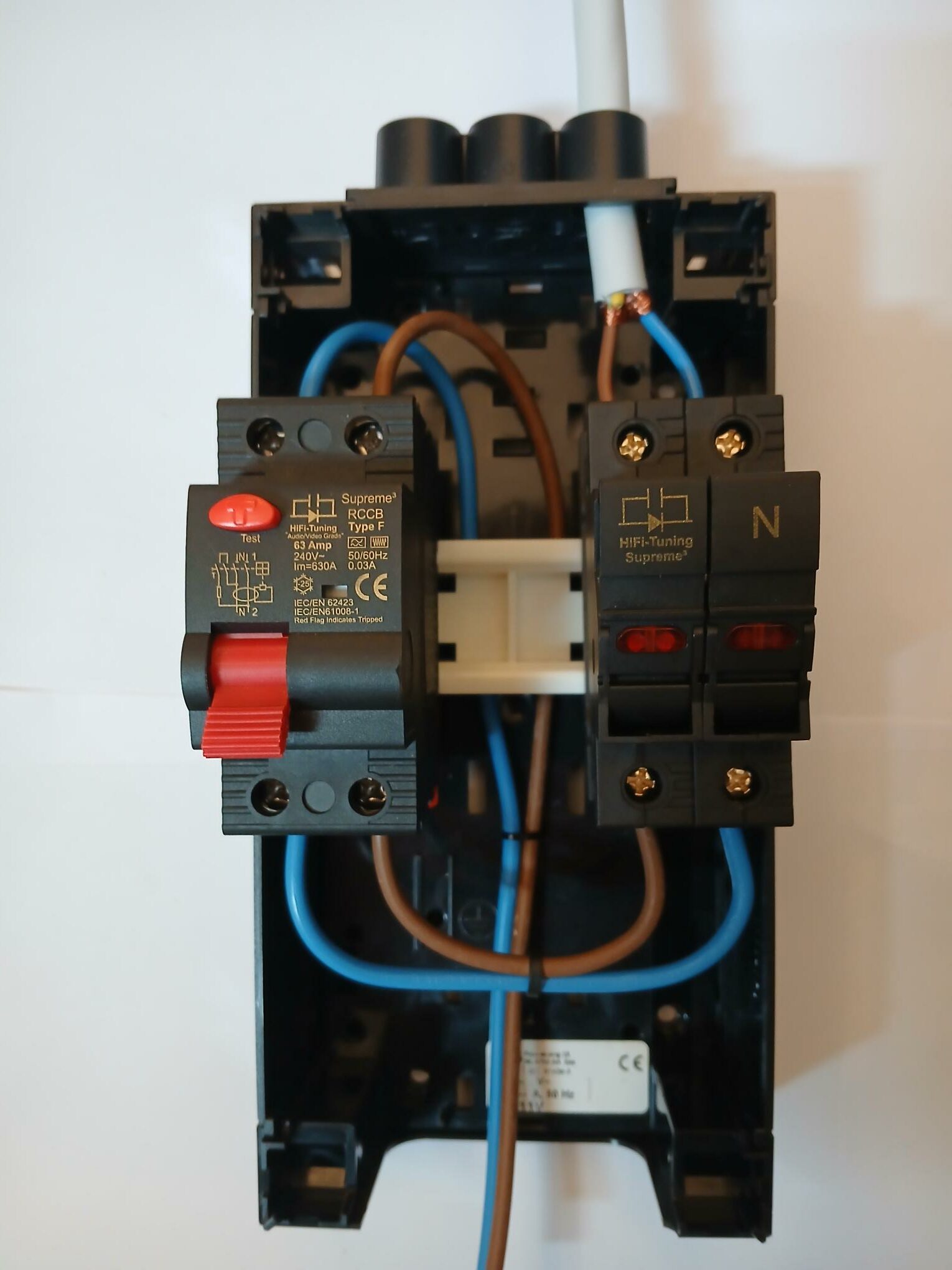

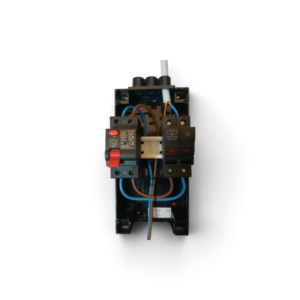

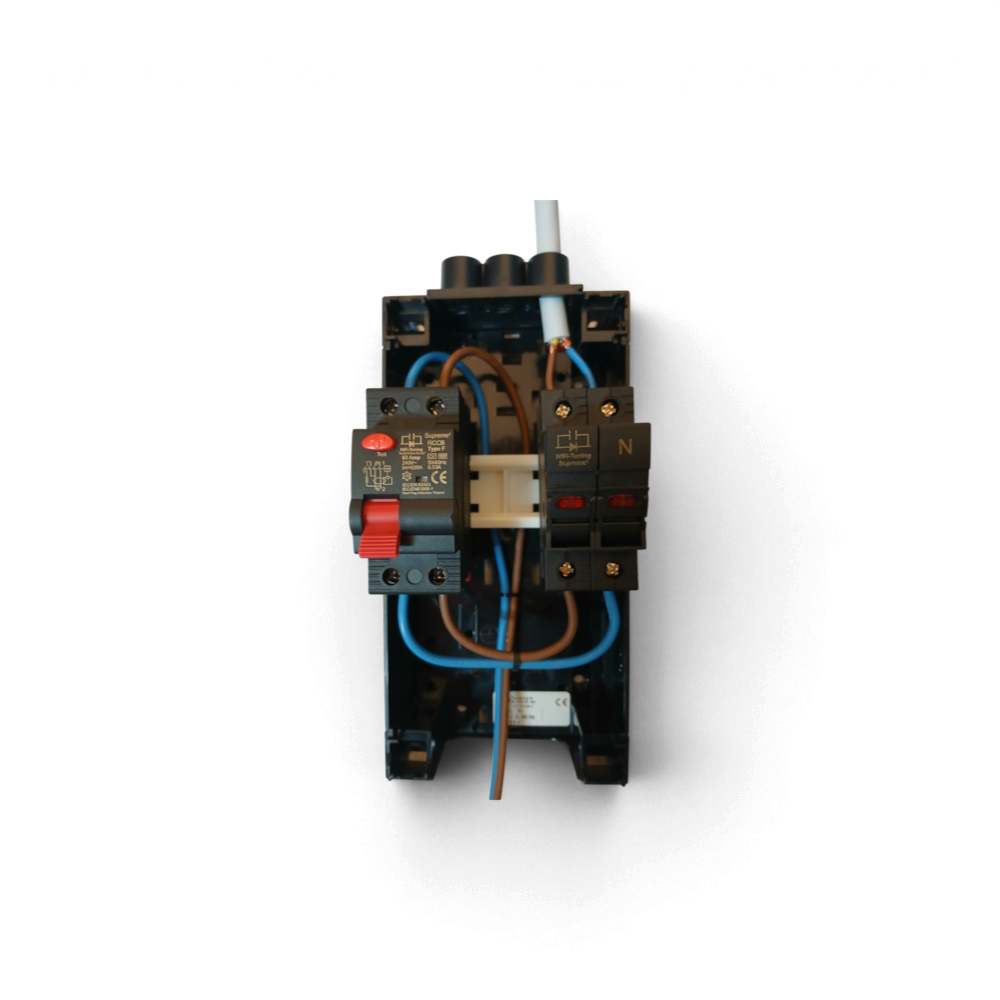

De vervanging van uw standaard aardlekschakelaar door deze audio/video-grade versie kan in een paar minuten door een gekwalificeerde installateur worden uitgevoerd. Wij raden u aan om de RCCD exclusief voor uw A/V installatie te laten installeren zodat hij geïsoleerder is van uw huisinstallatie. 1+1=3!

Mocht u nog vragen hebben over de installatie van deze aardlekschakelaar of andere onderdelen in uw meterkast, maak dan van uw meterkast even een foto en stuur ons deze per email. Dan kunnen wij u de mogelijkheid tot in- of ombouw vertellen.

Productbeschrijving/recensie door Liu Yuhong @ Labkable HongKong
“Alle elektrische circuits in huishoudens zijn uitgerust met een aardlekschakelaar (RCD) in de hoofdleiding en meestal een zekeringautomaat voor de groepen. De verschillen tussen deze twee worden hier niet in detail besproken. In plaats van zekeringautomaten te gebruiken om het circuit te beschermen, kiezen sommige enthousiaste audiofielen ervoor om (smelt)zekeringen te gebruiken in plaats van een zekeringautomaat. Zekeringen worden in het algemeen gebruikt voor overbelastings- en kortsluitingsbeveiliging van de bedrading. Zekeringautomaten, ook wel miniatuurstroomonderbrekers (Miniature Circuit Breakers of MCB’s) genoemd, worden over het algemeen gebruikt om te beschermen tegen kortsluiting. Beide worden geclassificeerd als proactieve componenten en kunnen de kortsluitstroom onderbreken. Het werkingsprincipe van een zekeringautomaat is uitschakeling, waaronder thermische uitschakeling, elektromagnetische uitschakeling en complexe uitschakeling. Als het circuit overbelast wordt, activeert de overstroom mogelijk niet de elektromagnetische uitschakeling, maar kan deze wel warmte genereren in het bimetaaltje. Deze warmte zorgt ervoor dat de bimetaalstrip naar boven buigt, waardoor de hendel de haak losmaakt van het vergrendelingsmechanisme en het hoofdcontact wordt verbroken om de stroom te onderbreken. Ter vergelijking: het werkingsprincipe van een (wegwerp)zekering is nog eenvoudiger. Volgens de wet van Ohm springt de zekering zodra de stroomsterkte de nominale waarde overschrijdt. In de praktijk maakt het niet veel verschil, als een zekeringautomaat of zekering maar dezelfde stroomsterkte heeft. Echter, grondig wetenschappelijk onderzoek en experimentele gegevens tonen aan dat de zekeringautomaat sneller reageert dan de zekering. Deze tragere reactie kan ook voordelen hebben. Het vlamboogdovingsmechanisme van de zekeringautomaat is blijkbaar zo ontworpen dat het lastig is om kortsluiting te voorkomen bij het uitschakelen van een grote belasting. De vlamboogdoving van de zekering is daarentegen zo effectief dat de kans op kortsluiting kleiner is. Bovendien kan de zekeringautomaat worden gereset door hem simpelweg weer in te schakelen, terwijl een zekering, als éénmalige beveiliging, na doorsmelten vervangen moet worden om de werking van de belasting te herstellen.

Niettemin hebben zekeringen ook hun eigen voordelen. In industriële toepassingen wordt bijvoorbeeld vaak een aparte zekering gebruikt als veiligheidsmechanisme voor apparaten met één stroomsterkte, waarbij de belastingseigenschappen de keuze tussen zekeringautomaten en zekeringen bepalen. Inductieve of capacitieve apparaten trekken vaak een zeer hoge stroom op het moment van inschakelen. Als een zekeringautomaat wordt gebruikt, leidt dit onvermijdelijk tot onmiddellijke uitschakeling. Het verhogen van de capaciteit van de zekeringautomaat brengt de veiligheid in gevaar. Tenslotte is de hoge stroomsterkte slechts van korte duur, met name in de krachtige versterkers die veel door audiofielen worden gebruikt. Deze kortstondige hoge stroom moet apart worden geschakeld, een netzekering is in dit opzicht uiterst nuttig.

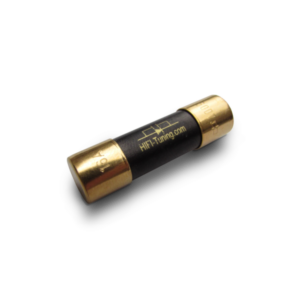

Het product dat hier wordt besproken is een derde generatie Duitse HiFi-Tuning Supreme3 ​​zilver-koperen zekering met een nominale stroomsterkte van 16 ampère. De afmetingen zijn 10,3 x 38 mm. Deze zekering is speciaal ontworpen ter vervanging van de traditionele zekeringautomaat (MCB) en wordt gebruikt met een zekeringhouder die qua maatvoering vergelijkbaar is met die van de MCB. Deze zekeringhouder kan eenvoudig door de gebruiker in de groepenkast worden geïnstalleerd. Van de eerste generatie van de Britse Classic 13A zuiver zilveren zekering tot aan de recent geïntroduceerde derde generatie zilver/koperen zekeringen, heeft HiFi-Tuning met zijn productseries blijk gegeven van een streven naar uitmuntendheid en perfectie. Het is aannemelijk dat de interne geleider van de HiFi-Tuning zekering bestaat uit 99% zuiver zilver plus 1% 24-karaats goud; het materiaal is vrijwel identiek aan dat van de topklasse Supreme Silver/Gold condensator van de gerenommeerde Duitse condensatorfabrikant Mundorf. Sterker nog, het zilver-goudlegeringssoldeer dat in de HiFi-Supreme zekering wordt gebruikt, werd voorheen door Mundorf geleverd. HiFi-Tuning heeft nu echter zijn eigen Supreme³ soldeer, met tot 15% zilver, dat nu elders, uiteraard in Duitsland, wordt geproduceerd.

Deze in Duitsland vervaardigde zekering staat bekend om zijn handgemaakte constructie. Het is een product van de derde generatie, een unieke zekering gebouwd met beproefde technologieën. De zekering ondergaat een cryogene behandeling bij -196 °C en maakt gebruik van het gepatenteerde goud-zilver-kopersoldeer voor handmatig solderen. Deze legering wordt gebruikt omdat er tijdens het kristallisatieproces onvermijdelijk holtes ontstaan ​​in de zuivere zilverdraad. Bovendien is het oppervlak van de draad door de afkoelingskristallisatie niet perfect glad. Daarom wordt 1% van het 24-karaats goud gebruikt om deze holtes op te vullen. Deze aanpak sluit aan bij de methoden die worden gebruikt door Grado en Siltech, de Nederlandse fabrikant van audiokabels die gespecialiseerd is in vergelijkbare materialen. In combinatie met demagnetisatie en een WA-Quantum-behandeling draagt ​​dit bij aan een voller geluidsbeeld, een warmere klank, natuurlijker zang en timbre, en een evenwichtiger frequentiebereik, wat resulteert in een onvergetelijke luisterervaring. De demagnetisatiebehandeling vermindert de negatieve invloed van magnetische velden op de geluidskwaliteit aanzienlijk, waardoor meer details hoorbaar worden. De WA-Quantum behandeling egaliseert de hoogfrequentierespons en creëert een luchtiger geluidsbeeld. De zwarte keramische buis maakt de behuizing harder en stabieler. Een speciaal filterscherm vermindert de invloed van stroomresonantie aanzienlijk, wat resulteert in een helderdere geluidsweergave. Deze speciale zekering moet worden gebruikt in combinatie met een zekeringhouder die qua maatvoering overeenkomt met een zekeringautomaat. Het is belangrijk om ervoor te zorgen dat de stroomsterkte en het vermogen door de aangesloten belasting niet worden overschreden om schade aan de zekering door overbelasting tijdens de inschakeling te voorkomen.”
